Применение гидроциклонов в нефтегазовой отрасли

Введение

Гидроциклон представляет собой оборудование для разделения жидкостей, широко используемое на нефтяных месторождениях. Он в основном применяется для отделения свободных частиц нефти, взвешенных в жидкости, с целью соответствия нормативным требованиям к сбросам. Устройство использует мощную центробежную силу, создаваемую перепадом давления, чтобы вызвать эффект высокоскоростного вихревого движения жидкости в циклонной трубе, тем самым разделяя частицы нефти с меньшей плотностью центробежным методом для достижения цели жидкостно-жидкостного разделения.

Гидроциклоны находят широкое применение в нефтяной, химической промышленности, экологической защите и других областях. Они могут эффективно обрабатывать различные жидкости с разной плотностью, повышать производственную эффективность и сокращать выбросы загрязняющих веществ.

Гидроциклоны стали незаменимой технологией в современных нефтегазовых операциях, предлагая эффективные и экономичные решения для задач разделения жидкостей. Эти компактные центробежные сепарационные устройства играют критически важную роль в операциях верхнего, среднего и нижнего потоков, обрабатывая всё - от очистки пластовой воды до очистки бурового раствора. По мере ужесточения экологических норм и стремления операторов к более устойчивым практикам, гидроциклоны обеспечивают оптимальный баланс производительности, надежности и операционной гибкости. В данной статье рассматриваются основные принципы, ключевые области применения, технологические преимущества и перспективы развития технологии гидроциклонов в нефтегазовом секторе.

Принцип работы гидроциклонов

Рабочий принцип гидроциклонов основан на центробежных силах, создаваемых динамикой жидкости, а не механическими компонентами. Когда находящаяся под давлением жидкость тангенциально поступает в коническую камеру, создается высокоскоростной вихрь с силой вращения до 2000 G. Это интенсивное вращательное движение вызывает разделение компонентов по разнице плотностей:

1.Миграция плотной фазы: более тяжелые компоненты (вода, твердые частицы) движутся к стенкам циклона и опускаются к вершине (нижний поток)

2.Концентрация легкой фазы: более легкие компоненты (нефть, газ) перемещаются к центральной оси и выходят через вихревой искатель (верхний поток)

Эффективность разделения зависит от нескольких факторов:

• Конструкция впуска и скорость потока
• Угол конуса и соотношение длины к диаметру
• Свойства жидкости (плотность, вязкость)
• Перепад давления между входом и выходами

Современные гидроциклоны обеспечивают разделение нефтяных капель диаметром до 10-20 микрон, а некоторые усовершенствованные конструкции достигают показателей менее 10 микрон.

Ключевые области применения в нефтегазовых операциях

1.Обработка воды для закачки
Гидроциклоны служат основной технологией очистки пластовой воды на морских платформах, обеспечивая эффективность удаления нефти 90-98%. Их компактные размеры и отсутствие движущихся частей делают их идеальными для платформ с ограниченным пространством. В Северном море операторы обычно используют несколько параллельных гидроциклонов диаметром 60 мм для обработки потоков свыше 50 000 баррелей в день. Очищенная вода (с содержанием нефти <30 ppm) может безопасно сбрасываться или закачиваться.

2.Обработка бурового раствора
Как оборудование вторичного и третичного контроля твердых частиц, гидроциклоны удаляют мелкие частицы (10-74 мкм) из бурового раствора. Современные комбинации вибросит и гидроциклонов восстанавливают более 95% ценного бурового раствора, значительно сокращая объемы отходов и затраты на замену жидкости. Новейшие конструкции включают керамические вставки для работы с абразивными суспензиями при бурении с большим отходом от вертикали.

3.Деойлинговые гидроциклоны
Трехфазные гидроциклоны эффективно отделяют воду и твердые частицы от потоков сырой нефти. На месторождениях тяжелой нефти, таких как канадские нефтяные пески, эти системы снижают обводненность с 30-40% до менее 0,5% BS&W (основные осадки и вода). Компактные размеры позволяют устанавливать их непосредственно на устьях скважин, минимизируя коррозию трубопроводов от содержания воды.

4.Десандровые гидроциклоны
Гидроциклоны-десандёры защищают нижестоящее оборудование, удаляя 95% частиц >44 мкм из добываемых флюидов. В бассейне Пермиан операторы сообщают о 30% снижении затрат на обслуживание насосов после установки систем удаления песка. Передовые конструкции оснащены автоматическим управлением нижним потоком для поддержания стабильной производительности при колебаниях расхода.

Технологические преимущества

Гидроциклоны обладают существенными преимуществами по сравнению с традиционными методами сепарации:

1.Компактная конструкция: занимают на 90% меньше места, чем гравитационные сепараторы

2.Высокая производительность: единичные установки обрабатывают до 5000 баррелей в сутки

3.Низкие требования к техническому обслуживанию: отсутствие движущихся частей и минимальное количество изнашиваемых компонентов

4.Эксплуатационная гибкость: работают в широком диапазоне расходов (коэффициент изменения 10:1)

5.Энергоэффективность: работают на естественных перепадах давления (обычно 5-10 бар)

Последние инновации включают:

• Нанокомпозитные вкладыши, увеличивающие срок службы в 3-5 раз
• Интеллектуальный мониторинг с датчиками IoT для отслеживания производительности в реальном времени
• Гибридные системы, сочетающие гидроциклоны с электростатическими коалесцерами

Заключение

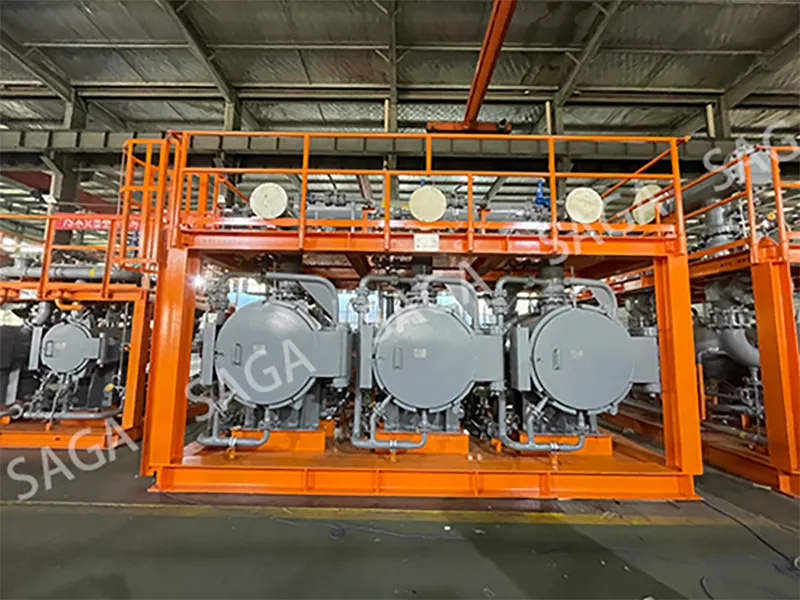

Наш гидроциклон имеет специальную коническую конструкцию со встроенным циклонным элементом. Вращающийся вихрь создает центробежную силу для отделения свободных нефтяных частиц от жидкости (например, пластовой воды). Продукт характеризуется:

• Малыми габаритами
• Простой конструкцией
• Удобством эксплуатации
• Универсальностью применения

Может использоваться автономно или в комбинации с другим оборудованием (флотационные сепараторы, накопительные сепараторы, дегазационные емкости) для создания комплексных систем очистки воды с:

• Высокой производительностью на единицу объема
• Малой занимаемой площадью
• Эффективностью сепарации 80-98%
• Гибкостью работы (соотношение 1:100 и выше)
• Низкой стоимостью
• Долгим сроком службы

Наша продукция:

• Деойлинговые гидроциклоны
• Гидроциклоны для очистки закачиваемой воды
• Многокамерные гидроциклоны
• Гидроциклоны для очистки пластовой воды
• Комбинированные системы
• Десандёры

экспортируется во многие страны и получила положительные отзывы о качестве от клиентов по всему миру.

Мы убеждены, что только превосходное оборудование создает возможности для роста. Наша приверженность инновациям позволяет предлагать клиентам оптимальные решения.

Гидроциклоны остаются ключевой технологией для нефтегазовой отрасли благодаря:

• Эффективности
• Надежности
• Компактности

Особенно востребованы на морских месторождениях. Будущие усовершенствования в материалах и цифровизации расширят их возможности.
